Hella Gutmann

Scheinwerfereinstellung nach Maß

| Redakteur: Dr. Holger Schweitzer

Hella Gutmann bietet Werkstätten Lösungen für richtlinienkonforme Scheinwerfereinstellplätze

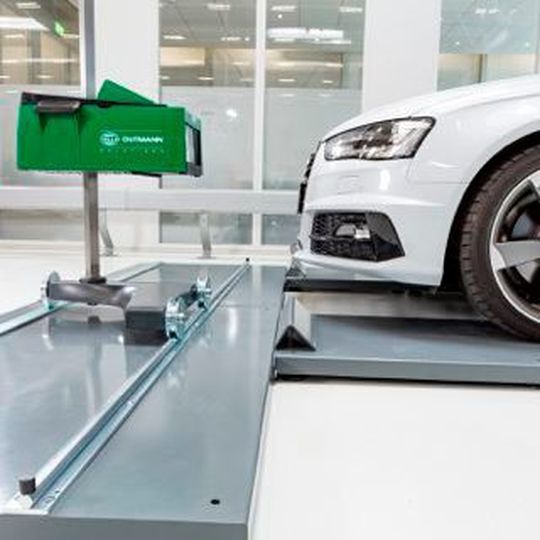

Hella Gutmann bietet Werkstätten Lösungen für richtlinienkonforme Scheinwerfereinstellplätze (Bild: Hella Gutmann)

Firmen zum Thema

Hella Gutmann hat das Produktportfolio rund um das Thema richtlinienkonforme Scheinwerfereinstellung auf die individuellen Bedürfnisse von Kfz-Betrieben ausgerichtet. Spätestens bis zum 01.01.2018 müssen alle HU-Prüfstützpunkte durch die vorgeschriebene Dokumentation eine erfolgreiche Kalibrierung/Stückprüfung der Messmittel vorweisen. Zu den Messmitteln gehört laut Verkehrsblatt das Scheinwerfereinstellgerät (SEG) ebenso wie der gekennzeichnete Scheinwerfereinstellplatz (SEP).

Für die Sicherstellung der damit vorgeschriebenen Ebenheit und Neigung des SEP hat Hella Gutmann mit dem Nivellierplattensystem und dem nivellierbaren SEG-Schienensystem zwei entsprechende Lösungen zu bieten. Das analoge SEG IV und digitale SEG V vervollständigen das Produktportfolio mit dem auf die jeweiligen Ansprüche von Werkstätten eingegangen wird.

SEP Nivelliersysteme

Das modulare Nivellierplattensystem für Achslasten bis 2,5t und einem Höhenausgleich bis 30 mm stellt sauber und schnell die geforderte Genauigkeit der Fahrzeug- und SEG-Stellflächen her. Kostspielige Umbauten aufgrund der Bodenbeschaffenheit in der Werkstatt sind nicht erforderlich. Das System kann zusätzlich für weitere Kalibrier- und Justierarbeiten genutzt werden, wie zum Beispiel für Frontkamera- oder Radarsysteme in Verbindung mit dem CSCTool.

Das nivellierbare Schienensystem kommt an den Scheinwerfereinstellgeräten SEG IV und SEG V zum Einsatz. Es bietet eine erhöhte Kippstabilität des SEG und damit effizienteres Arbeiten. Mit dem System können auch großen Unebenheiten bis zu 20 mm ausgeglichen werden. Es ist schnell aufgebaut und jederzeit nachjustierbar. Das einmalige Ausrichten zum Fahrzeug reicht aus.

Scheinwerfereinstellgeräten SEG IV und SEG V

Mit dem SEG IV von Hella Gutmann können alle Lichtverteilungen ausgewertet und die Scheinwerfersysteme aller Marken einstellt werden. Dank der feinen vertikalen Skalierung des Prüfschirms können Scheinwerfer mit Fernlichtassistenten eingestellt werden. Die längere Säule der Geräte-Variante SEG IV SE ermöglicht die Einstellung von hoch angeordneten Scheinwerfern und Positionierung vor einer Hebebühne. Das SEG IV SE ist zudem mit einem neuartigen Hybrid-Visier bestehend aus einem leistungsfähigen Linienlaser und einer analogen Visiereinrichtung ausgerüstet. Damit lässt sich das Gerät auch bei heller Umgebung genau und orthogonal zum Fahrzeug ausrichten.

Das kamerabasierte SEG V eignet sich für den Einsatz an den verschiedensten Fahrzeugklassen und Scheinwerferarten bis hin zu Laserscheinwerfern. Ein elektronischer Lagesensors ermöglicht die Erfüllung der Anforderungen der HU-Richtlinie an die Aufstellfläche des SEG gegebenenfalls auch ohne weitere Maßnahmen. Alle Funktionen des SEG V können per Touchscreen angewählt werden. Eine integrierte Datenbank und die Car-History helfen bei der Fahrzeugerkennung und dem Zugriff auf Soll-Daten. Die Bilder der CMOS-Kamera werden vom Gerät nahezu in Echtzeit ausgewertet und auf dem Bildschirm mit spezifischen Daten und Korrekturhinweisen dargestellt. Der Datenexport zur Dokumentation erfolgt über die USB-Schnittstelle.

Mehr zu diesem Thema lesen Sie in der nächsten Ausgabe der »Fahrzeug+Karosserie« 9/2017.
